Adobe Illustrator 7.0



Инструмент Reshape (Форма)


Новый инструмент позволяет пользователю изменять форму контура или совокупности контуров с сохранением их деталей (количества опорных точек и сегментов). Этот инструмент является логическим продолжением принципа векторной графики.


Инструмент Reshape (Форма) используется для работы с несколькими выделенными опорными точками и сегментами. Он позволяет изменять форму контура «глобально» с сохранением всех сегментов и опорных точек (рис. 5-20).


Рис. 5-20.

Инструмент Reshape (Форма) в палитре инструментов

Опорные точки, выделенные с помощью инструмента Reshape (Форма), помечаются пустыми квадратиками. Такие точки сохраняют свое расположение относительно друг друга, а опорные точки, выделенные обычным способом, перемещаются с изменением формы соответствующих им сегментов. Опорные точки, не выделенные ни одним из способов, остаются на своих местах.

Для того чтобы изменить форму контура, следует выделить опорные точки, которые будут перемещаться, с помощью одного из инструментов выделения (обычный способ). Те опорные точки, которым не следует изменять свое местоположение, должны быть исключены из числа выделенных.

С помощью инструмента Reshape (Форма) следует «захватить» одну из опорных точек, которая может служить в качестве основной, и переместить в нужном направлении (рис. 5-21).

Если щелкнуть с включенным инструментом Reshape (Форма) на сегменте, то образуется новая выделенная опорная точка, которая также может служить основной при перемещении. Таких опорных точек, которые не изменяют относительного друг другу расположения, может быть неограниченное количество. Новые опорные точки добавляются в число выделенных при нажатой клавише <Shift> или с помощью штриховой рамки.

Перемещение опорной точки (или точек) вызывает перемещение всех опорных точек, выделенных обычным способом, пропорционально расстоянию до опорной точки. Этот метод иногда называют «эластичным» (программа CorelDRAW!).

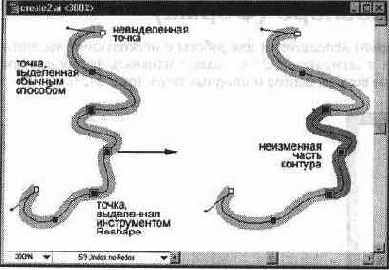

Рис. 5-21.

Изменение формы контура с помощью инструмента Reshape (Форма)
