Adobe Illustrator 7.0
Палитра Stroke (Линия)
Векторному (математическому, проволочному) контуру могут присваиваться различные параметры, которые позволяют создать графическую выразительность: толщина, цвет, декоративное оформление.
Основные параметры контура определяются с использованием палитры Stroke (Линия) (рис. 8-17), которая вызывается на экран при помощи команды Show Stroke (Показать Линия) меню Window (Окно).
Рис. 8-17.
Палитра Stroke (Линия)
В поле Weight (Толщина) можно установить толщину контура в одной из единиц измерения: дюймах (in), миллиметрах (mm), сантиметрах (cm), пиках (р), а программа Adobe Illustrator пересчитает это значение в пункты
(pt). Таким образом, толщина контура всегда определяется в пунктах и распределяется так, что половина толщины приходится на внешнюю часть контура, а половина — на внутреннюю, тем самым «съедая» определенную часть заливки.
Следует обратить внимание: если в этом поле установить значение толщины, равное 0, то при выводе на экран или при печати такая линия трактуется как линия толщиной в 1 пиксел, и ее конкретная толщина зависит от разрешения выводного устройства. Для того чтобы контур имел действительно нулевую толщину контура, следует присвоить ее с помощью кнопки None (Без атрибута) в палитре инструментов.
В поле Сар (Концы) представлены три кнопки, определяющие три типа окончания линии (рис. 8-18). Первая кнопка Butt Cap (Срезанные концы), принятая по умолчанию, обеспечивает обрез линии по краевым точкам открытого контура. При включении второй кнопки Round Сар (Скругленные концы) обрез линии заканчивается полукругом, а при включении третьей кнопки Projecting Cap (Квадратные концы) — полуквадратом.

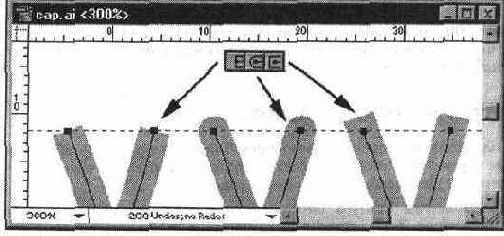

Рис. 8-18.
Примеры концов линий: Butt Cap (Срезанные концы), Round Cap (Скругленные концы), Projecting Cap (Квадратные концы)
В поле Join (Стыки) также представлены три кнопки, определяющие тип сочленения линий (рис. 8-19). Первая кнопка Miter Join (Угловые стыки), принятая по умолчанию, служит для сочленения линий под острым углом. Для того чтобы ограничивать длину сочленения при достаточно остром угле, в поле Miter Limit (Срезание) определяется предел в диапазоне от 1 до 500. Про умолчанию принято значение, равное 4. Это означает, что при превышении сочленением учетверенной толщины контура, оно усекается по типу Bevel Join (Срезанные стыки).
Вторая кнопка Rounded Join (Скругленные стыки) обеспечивает сочленение в виде закругленного угла, а третья кнопка Bevel Join (Срезанные стыки) — в виде скоса.

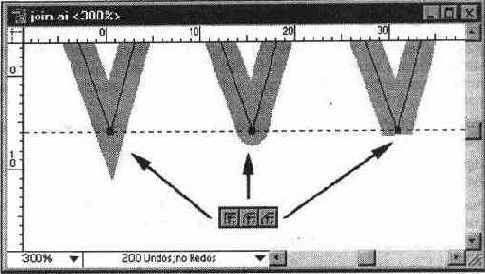

Рис. 8-19.
Примеры стыков: Miter Join (Угловые стыки), Rounded Join (Скругленные стыки), Bevel Join (Срезанные стыки)
Если требуется пунктирная линия, то следует установить флажок Dashed Line (Пунктирная) и в ставших доступными полях ввести значения, определяющие длины штрихов и зазоров между ними (рис. 8-20). Значение длины можно вводить в одной из единиц измерения: дюймах (in), миллиметрах (mm), сантиметрах (cm), пиках (р), а программа Adobe Illustrator пересчитает это значение в пунктах (pt).
Рис. 8-20.
Примеры пунктирных линий одинаковых параметров, но полученных при использовании разных кнопок группы Cap (Концы)
