10.5. Другие графические элементы защиты


Существует еще ряд графических элементов, которые вы не сможете изготовить без соответствующего программного обеспечения. Однако Illustrator позволит достаточно неплохо имитировать эти элементы.

Гильош

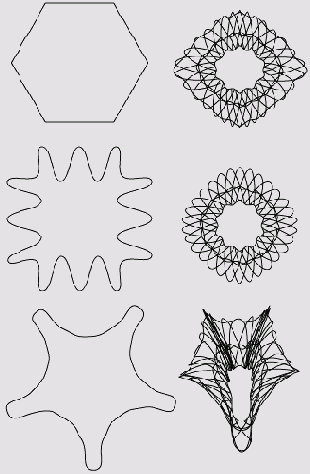

Гильош, или гильоширный элемент, — это рисунок из множества пересекающихся кружевных тонких линий, заданных математическими формулами. Настоящий гильош вы можете увидеть на любой банкноте. Возьмите, например, купюру достоинством 100 рублей. На лицевой стороне, под изображением квадриги, расположена широкая фиолетовая полоса. Присмотревшись, вы обнаружите, что она является гильоширным элементом, состоящим из тонких белых линий.

Неплохая коллекция гильоширных элементов представлена на сайте компании SecuritySoft Co (www.securesoft.ru/guillioche.html)

Создать такие сложные узоры может только профессионал, вооруженный соответствующим инструментом, — программой или специальным станком. Тем не менее, изобразить некоторое подобие гильоша вполне возможно.

  • 1. Вначале нарисуйте основную линию — синусоиду. Для этого инструментом Line (Линия) создайте отрезок длиной 80 мм (рис. 10.21) и примените к нему фильтр Zig Zag (Зигзаг) с параметрами, указанными на рис. 10.22.
  • Рис. 10.21. Исходный отрезок

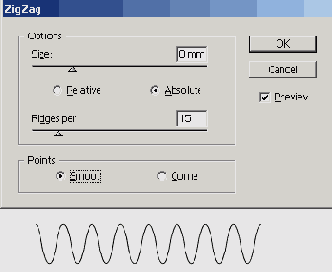

    Рис. 10.22. Применение фильтра Zig Zag

    2. Отобразите созданную синусоиду относительно горизонтальной оси (рис. 10.23). Сгруппируйте нарисованные линии.

    Рис. 10.23. Отражение синусоиды относительно горизонтали

  • 3. Скопируйте синусоиды на то же место. Для этого достаточно вначале выполнить команду Edit > Сору (Правка > Копировать), а затем Edit > Paste in Front (Правка > Вставить наверх). После этого сместите копию на 2,5 мм влево и уменьшите ее высоту до 12 мм (рис. 10.24).
  • Рис. 10.24. Создание и редактирование копии синусоид

    4. «Гильош» почти готов. Осталось аккуратно оформить его края. Авторы выбрали вариант оформления, изображенный на рис. 10.25.

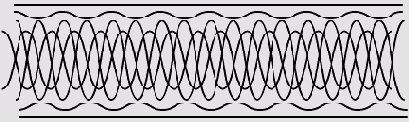

    Рис. 10.25. Оформление края «гильоша»

    Подобный графический элемент можно назвать гильошем с некоторой'натяжкой, но мы и не ставили задачу создания настоящей ценной бумаги. Для оформления фирменного пропуска или бейджа «гильоширной» полосы, созданной вами, будет вполне достаточно. .
